概 述

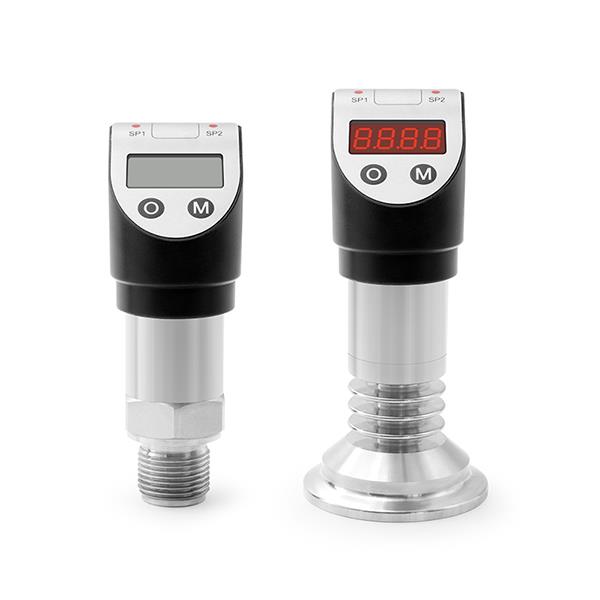

LFDS68型壓力開關為全電子結構，前端采用高精度和高穩型硅壓阻傳感器，經專用信號調理電路處理，帶現場顯示，可輸出一路4～20mA模擬量，同時可以輸出兩路電子開關量或一路繼電器開關量。該產品壓力接口多樣，支持螺紋安裝或卡盤安裝等接口。該產品體積小巧，集壓力測量、顯示、輸出和控制于一體，使用靈活，操作簡單，安全可靠，廣泛應用于各類自動化機械和設備、環保、石化、水處理等行業。
技術參數
壓力量程
量程(表壓)
-100kPa….0～10kPa…60MPa
量程(絕壓)
0~10kPa...10MPa
過載
1.5倍滿量程
注：卡盤連接時最大壓力為2MPa,詳見”壓力接口”
測量介質
介質類型
與接觸材料兼容的各種液體或氣體
輸出信號/電源
輸出信號/電源
4~20mADC/Vs=12~32VDC
4~20mADC+兩路電子開關輸出/Vs=12~32VDC
4~20mADC+一路繼電器開關輸出/Vs=18～32VDC
性能
精度①
±0.5%F.S
長期穩定性
±0.3%F.S/年
①注：精度符合IEC 60770(非線性，遲滯性，重復性)
晶體管開關報警
開關類型
PNP或NPN
負載容量
≤300mADC 24VDC
開關壽命
>100萬次
繼電器開關報警
開關類型
繼電器
負載容量
≤1ADC 24VDC
開關壽命
約10萬次
LED顯示
顯示方式
4位數碼管
顯示范圍
-1999~9999
LCD顯示
顯示特色
模擬進度條顯示，壓力單位顯示
顯示范圍
-1999～9999
溫漂特性
補償溫度范圍
0~70℃
零點溫漂
±1.0%F.S參比25℃,溫補范圍內②
滿度溫漂
±1.0%F.S參比25℃,溫補范圍內②
環境條件
溫度范圍
使用環境溫度：-40~70℃(LED顯示),-20~60℃(LCD顯示)
測量介質溫度：-40~125℃
儲存溫度：-30~70℃
防護等級
IP65
②注：10kPa量程的溫漂±2.0%F.S,0~60℃
結構材料
部位
說明
壓力接口
不銹鋼304
不銹鋼316L
傳感器
316L
O型圈
NBR丁腈密封圈(適用溫度范圍-40~120℃)
FKM氟橡膠密封圈(適用溫度范圍-20~200℃)
EPDM三元乙丙密封圈(適用溫度范圍-55~150℃)
選型說明
代號及說明
備注
LFDS68
壓力開關
型號
量程
-100kPa..0~10kPa…60MPa(表壓) 0~10kPa..10MPa(絕壓)
量程范圍
G
表壓
壓力類型
A
絕壓
0.5
±0.5%F.S
精度
A4
4～20mA
輸出方式
A4N
4~20mA+兩路NPN
A4P
4～20mA+兩路PNP
A4D
4-20mA+1路繼電器
N
兩路NPN
P
兩路PNP
D
1路繼電器
M
M12*1,5P
電氣接口
M1
M12*1,5P帶線纜0.5m
M20
M20*1.5外螺紋
壓力接口
G2
G1/2外螺紋
K
50.5mm卡盤
X
卡盤(其他)
1
304
壓力接口材質
2
316L
1
316L
傳感器
1
氟橡膠FKM
密封圈材質
2
丁腈NBR
3
三元乙丙EPDM
1
LED顯示
顯示
2
LCD顯示
LFDS6810MPa A 0.5 D M K 2 1 1 1
選型舉例
